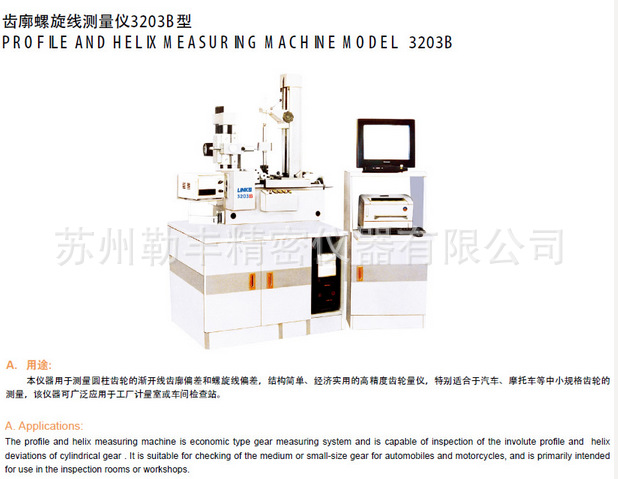

哈量齒輪測量儀

• 更新日期：2025-01-14

哈量齒輪測量儀用于測量圓柱齒輪的漸開線齒廓偏差和螺旋線偏差。是我公司設計的一種結構簡單、經濟實用的高精度齒輪量儀，特別適合于汽車、摩托車等中小規格齒輪的測量，該儀器可廣泛應用于工廠計量室或車間檢查站。

訂購留言

　　蘇州勒豐精密儀器有限公司(德日維修部)專業從事日本三豐，德國馬爾等品牌，以“質量*”為宗旨，向范圍的廣大市場提供千分尺，卡尺等量具;三坐標測量機，形狀測量系統，視像測量系統，光學儀器等系統精密測量儀以及專業維修服務中心。公司技術力量雄厚，多名工程師都是來自世界*的量具生產企業，配件采用日本*，計量試驗室儀器都是進口測量儀器，為客戶解決維修后精度不良的后顧之憂，品質服務由計量質量檢測部門支持并出具相關維修產品的檢測報告，并與日本三豐“Mitutoyo”總代理建立有長期穩定的合作關系。是大陸地區*的量具量儀銷售及維修服務商之一。

　　A.哈量齒輪測量儀用途：

　　本儀器用于測量圓柱齒輪的漸開線齒廓偏差和螺旋線偏差。是我公司設計的一種結構簡單、經濟實用的高精度齒輪量儀，特別適合于汽車、摩托車等中小規格齒輪的測量，該儀器可廣泛應用于工廠計量室或車間檢查站。

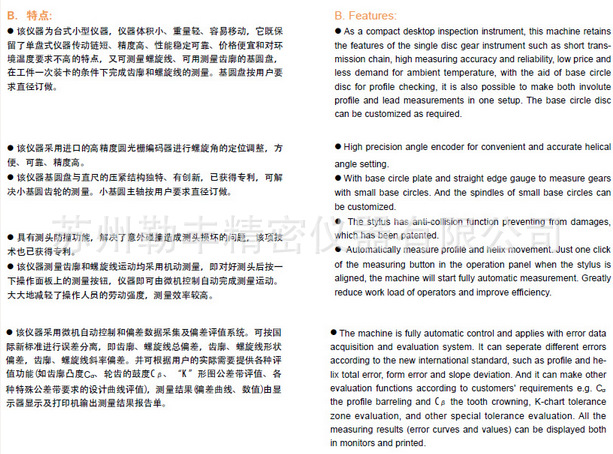

　　B.哈量齒輪測量儀特點：

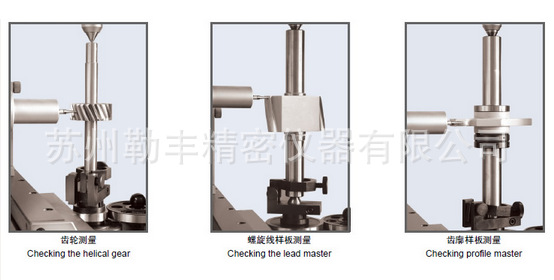

　　該儀器為臺式小型儀器，儀器體積小、重量輕、容易移動，它既保留了單盤式儀器傳動鏈短、精度高、性能穩定可靠、價格便宜和對環 境溫度要求不高的特點，又可測量螺旋線、可用測量齒廓的基圓盤，在工件一次裝卡的條件下完成齒廓和螺旋線的測量?；鶊A盤按用戶要求直徑訂做。

    采用進口的高精度圓光柵編碼器進行螺旋角的定位調整，方便、可靠、精度高。

　　該儀器基圓盤與直尺的壓緊結構*、有創新，已獲得，可解決小基圓齒輪的測量。小基圓主軸按用戶要求直徑訂做。

　　具有測頭防撞功能，解決了意外碰撞造成測頭損壞的問題，該項技術也已獲得。

　　該儀器測量齒廓和螺旋線運動均采用機動測量，即對好測頭后按一下操作面板上的測量按鈕，儀器即可由微機控制自動完成測量運動。大大地減輕了操作人員的勞動強度，測量效率較高。

　　該儀器采用微機自動控制和偏差數據采集及偏差評值系統?？砂葱聵藴蔬M行誤差分離，即齒廓、螺旋線總偏差、齒廓、螺旋線形狀偏差，齒廓、螺旋線斜率偏差。并可根據用戶的實際需要提供各種評值功能(如齒廓凸度Cα、輪齒的鼓度Cβ、“K”形圖公差帶評值、各種特殊公差帶要求的設計曲線評值)，測量結果(偏差曲線、數值)由顯示器顯示及打印機輸出測量結果報告單。

　　C.技術規格：

　　模數......................................0.5～10mm

　　可測齒輪zui大外圓直徑..........................300mm

　　可測齒輪基圓直徑范圍........................7-270mm

　　上下*距離..............................10～370mm

　　測頭至下*距離..........................10～190mm

　　可測螺旋角范圍.............................0°-45°

　　可測zui大齒寬...................................70mm

　　被測齒輪的zui大重量.............................25kg

　　儀器凈重......................................370kg

　　儀器毛重......................................460kg

　　包裝外形尺寸..................1100mm×1000mm×1237mm

　　微機箱包裝尺寸................1700mm×1350mm×1400mm

　　D.儀器的組成

　　1.基本配置

　　測量主機.................................... 1臺

　　微機.........................................1套

　　工作臺.......................................1套

　　打印機 ......................................1臺

　　錐度軸.......................................1套

　　短尖軸.......................................1套

　　長軸.........................................1件

　　標準芯桿.....................................2根

　　漸開線樣板...................................1件

　　漸開線樣板用基圓盤...........................1塊

　　螺旋線樣板...................................1件

　　螺旋線樣板用基圓盤...........................1塊

　　帶動器.......................................1套

　　外測頭(Φ1、Φ1.5、Φ3、Φ5)...............各2個

　　2.可選附件(價格另議)

　　Φ25-Φ270mm基圓盤

　　Φ7-Φ25mm基圓軸
